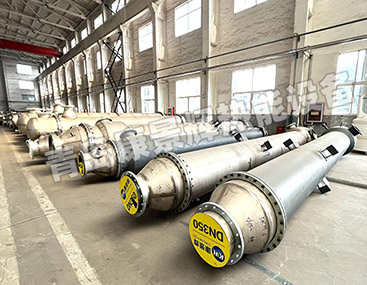

一、2000KW管式換熱器概述

2000kW管式換熱器是一種高效熱能交換設備，廣泛應用于石油化工、電力、制藥及食品加工等行業。其核心設計基于管殼式結構，通過管程與殼程的流體熱交換實現精確溫控，適用于高壓、高溫及腐蝕性介質工況。

二、2000KW管式換熱器關鍵設計參數

額定熱負荷：2000kW(±5%)

設計壓力：管程≤4.0MPa/殼程≤2.5MPa

設計溫度：20℃~300℃(特殊材質可達450℃)

換熱面積：80~120m2(依ΔT調整)

管程/殼程流速：0.5~2.5m/s(防振設計閾值)

污垢系數：0.0002~0.0005m2·K/W(依介質特性)

壓降：≤50kPa(優化湍流設計)

三、結構設計與選型要點

1.核心組件

1.1換熱管束

材質：304/316L不銹鋼、鈦合金、哈氏合金（耐腐蝕需求）

規格：Φ19/Φ25mm，壁厚1.2~2.5mm，U型/直管可選

排列方式：三角形/正方形布管（傳熱效率±15%差異）

1.2管板與殼體

管板焊接/脹接工藝：GB/T1512014標準

殼體多程設計：單/雙殼程（E型、F型、J型殼體）

1.3折流板

類型：單圓缺（25%切缺）、雙圓缺、螺旋折流板

間距：0.2~1倍殼徑（抑制渦流振動）

2.選型邏輯

2.1熱力學計算

采用εNTU法或對數平均溫差法（LMTD）校核傳熱系數（U值）

典型U值范圍：

水水：800~1500W/(m2·K)

蒸汽油：200~400W/(m2·K)

2.2流體兼容性

腐蝕性介質：優先選用雙相鋼2205或襯PTFE管束

高粘度流體：選擇寬間距折流板（防堵塞）

2.3機械強度驗證

按ASMESecVIIIDiv.1進行壓力容器強度校核

振動分析：采用TEMARCB4.3標準防振設計

四、性能優化策略

1.傳熱強化技術

管內強化：螺旋內肋管（增流30%）、波紋管

殼程優化：Helixchanger?螺旋折流板（壓降降低40%）

納米涂層：石墨烯涂層提升抗結垢性能

2.智能控制

集成PID溫控系統，動態調節流量

配置在線污垢監測（壓差+溫度耦合分析）

五、2000KW管式換熱器應用場景對比

六、2000KW管式換熱器運維與故障診斷

1.常見問題

結垢堵塞：化學清洗周期≤6個月（檸檬酸/EDTA循環）

管束泄漏：氦質譜檢漏儀定位微漏點

振動失效：流速超限時加裝防振條

2.能效監測

年度性能測試：對比初始U值下降≤15%

紅外熱成像：檢測局部過熱/堵塞

七、2000KW管式換熱器經濟性分析

投資成本：≈￥25~40萬（依材質浮動）

ROI周期：

節能型設計：1.5~2年（蒸汽回收場景）

常規工況：3~4年
