一、板式換熱系統工作原理

板式換熱系統利用板與板之間的接觸來實現熱量的傳遞和交換。熱交換的兩種流體分別流經板式換熱器的兩側，并沿著板與板之間的通道流動。當兩種流體在板與板之間接觸時，由于溫度差異，熱量會從溫度較高的流體傳遞到溫度較低的流體，從而實現熱量的傳遞和換熱。板式換熱器通過將需要傳遞熱量的流體分別流過換熱器中的兩端，使得兩種流體之間發生熱傳導，從而實現熱量的轉移。

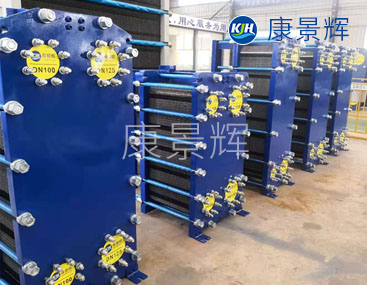

二、板式換熱系統結構特點

1.板片：由一組壓緊在框架內的矩形金屬板片組成。每片板片上壓印有波紋狀突起，并在四角開有分布孔。波紋狀通道不僅擴大了換熱面積，而且強化了流體的紊流，顯著提高了傳熱系數。

2.密封墊片：相鄰兩片板片間設有橡膠或氟橡膠墊片，構成窄而長的流體通道，防止流體混合。

3.框架：由固定壓板、活動壓板、導向桿等零部件組成，用于支撐和固定板片。

4.緊湊設計：板式換熱器具有傳熱面積大、效率高、體積小的特點，在對空間和重量要求較高的領域具有獨特優勢。

三、板式換熱系統應用領域

暖通空調：用于換熱站、冰蓄冷技術、地熱采暖、太陽能應用等。例如，在區域供熱和制冷系統中，板式換熱器能夠高效地實現熱量傳輸。

1.工業氣體處理：在機械制造、軋鋼等工業中，用于壓縮空氣的干燥和冷卻。

2.食品飲料：適用于牛奶冷卻、啤酒殺菌、果汁飲料加熱等工藝。

3.制冷與冷卻：在制冷技術中，可作為冷凝器、蒸發器、回熱器及中間冷卻器等制冷設備。

4.電力行業：用于發電廠的燃料、潤滑油和廢水處理，以及淡水生成的解決方案。

5.石油化工：在石油生產、聚合物、纖維、無機化學材料等生產中，用于冷卻、冷凝、蒸發、預熱、最終加熱等應用領域。

6.機械制造：為汽車行業、液壓設備和壓縮機制造行業提供加熱、冷卻解決方案。

7.生物燃料：在燃料乙醇生產中，提供合理經濟的熱交換解決方案。
