蒸汽冷凝器常應用于多效蒸發器末效二次蒸汽的冷凝，保證末效蒸發器的真空度。其他工業蒸汽冷凝工藝中也都有相應的型號適用。蒸汽冷凝器大多時候是起到將蒸汽冷凝成液體的作用。常見的有噴淋式冷凝器、充填式冷凝器、管式冷凝器、板式冷凝器等。下面我們?cè)敿?xì)來了解一下這集中冷凝器的相關情況。

一、蒸汽冷凝器分類
1、噴淋式蒸汽冷凝器：噴淋式蒸汽冷凝器的冷水從上部噴嘴噴入，蒸汽從側面入口進入，蒸汽與冷水充分接觸后被冷凝為水，同時沿管下流，部分不凝汽體也可能被帶出。
2、充填式蒸汽冷凝器：蒸汽從側管進入后一上面噴下的冷水相接觸冷凝器里面裝了滿了瓷環填料，填料被水淋濕后，增加了冷水與蒸汽的接觸面積，蒸汽冷凝成水后沿下部管路流出，不凝氣體同上部管路被真空泵抽出，以保證冷凝器內一定的真空度。
3、管式蒸汽冷凝器：管式冷凝器主要由殼體、管板、換熱管、封頭、折流擋板等組成。在進行換熱時，一種流體由封頭的連結管處進入，在管流動，從封頭另一端的出口管流出，這稱之管程；另一種流體由殼體的接管進入，從殼體上的另一接管處流出，這稱為殼程。

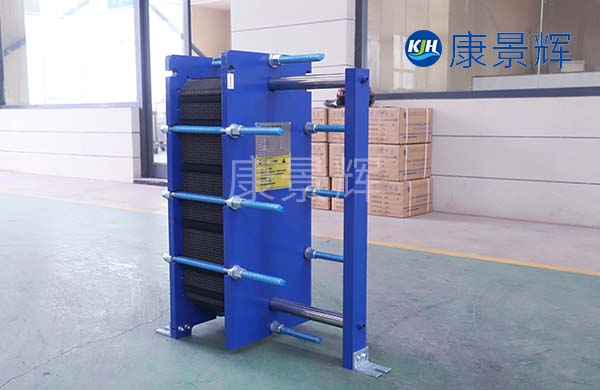

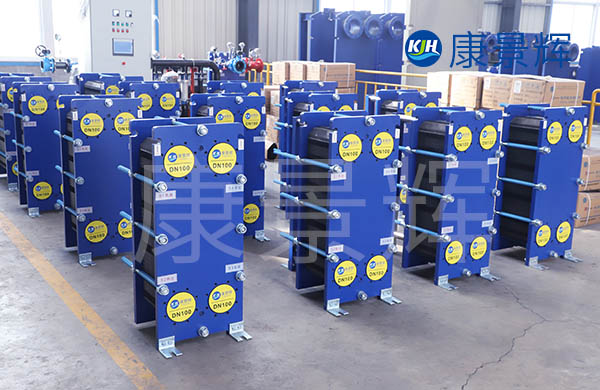

4、板式蒸汽冷凝器：板式蒸汽冷凝器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。它與常規的管殼式換熱器相比，在相同的流動阻力和泵功率消耗情況下，其傳熱系數要高出很多，在適用的范圍內有取代管殼式換熱器的趨勢。

蒸汽冷凝器的種類有很多種，以上只是其中的幾種。其中管式冷凝器和板式冷凝器是比較常見的冷凝器型號，管式冷凝器在前期，應用是比較廣泛的，雖然占地面積比較大，但是耐高溫高壓程度要高一些。但是，板式冷凝器的出現對其造成了很大的沖擊力。不銹鋼板式冷凝器不僅具有換熱效率高、占地面積小的優勢，價格比管式的也更低。所以，板式冷凝器迅速占領了換熱領域市場。
